Чтобы обжать витую пару, снимите с кабеля около 2,5 см оболочки, расплетите пары и разложите восемь жил по схеме T568B: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Затем обрежьте жилы ровно, вставьте их в коннектор RJ45 до упора и сожмите его кримпером. Второй конец обжимается по той же схеме, а готовый кабель проверяют тестером.
Ниже разобрано, как сделать это правильно: таблица цветов для схем T568A и T568B, семь шагов для обычного и проходного коннектора, схема для кабеля на 4 жилы, проверка и ошибки, из-за которых кабель не работает или не выдаёт 1 Гбит/с. Инструкция подходит для кабеля UTP категорий Cat5e и Cat6.
Схемы обжима T568A и T568B
Порядок жил в коннекторе RJ45 задаёт стандарт кабельных систем ANSI/TIA-568. В нём две схемы — T568A и T568B. Они отличаются только местами оранжевой и зелёной пар, синяя и коричневая стоят одинаково. Контакты считают слева направо, если держать коннектор защёлкой вниз, а кабелем к себе.
| Контакт | T568B | T568A |
|---|---|---|
| 1 | бело-оранжевый | бело-зелёный |
| 2 | оранжевый | зелёный |
| 3 | бело-зелёный | бело-оранжевый |
| 4 | синий | синий |
| 5 | бело-синий | бело-синий |
| 6 | зелёный | оранжевый |
| 7 | бело-коричневый | бело-коричневый |
| 8 | коричневый | коричневый |
По скорости и надёжности схемы равноценны: гигабитный Ethernet работает на обеих. По данным Fluke Networks, в домашних сетях чаще встречается T568B. Выбирайте любую, но одну на оба конца кабеля и на всю сеть. Если кабель идёт в розетку или патч-панель, следуйте цветовой маркировке на модуле: порядок контактов сзади у разных производителей может не совпадать с порядком спереди.
Отрежьте кабель и снимите оболочку
Отрежьте кабель нужной длины ровно, поперёк. Если будете ставить защитные колпачки, наденьте их на кабель сразу: после обжима они не налезут.
Снимите стриппером около 2,5 см оболочки. Следите, чтобы нож не прорезал изоляцию жил, а если прорезал — отрежьте этот участок и начните заново. В кабеле Cat6 бывает пластиковый разделитель пар: срежьте его у самого края оболочки.
Результат: Из оболочки выходят четыре скрученные пары длиной около 2,5 см.
Расплетите пары и разложите жилы по схеме
Раскрутите пары и распрямите жилы, проводя по ним пальцами. Разложите их в ряд по таблице выше, для T568B: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.
При T568B зелёная жила стоит шестой, через синюю пару от бело-зелёной. Это не ошибка: контакты 3 и 6 должны образовать одну пару. Сожмите ряд пальцами, чтобы жилы легли плотно и не перекрещивались.
Результат: Восемь жил лежат плоским рядом в порядке выбранной схемы.
Обрежьте жилы ровно
Обрежьте жилы одним движением кусачек поперёк ряда так, чтобы от края оболочки осталось около 13 мм. Это ориентир: для кабеля Cat5e и выше стандарт допускает раскручивать пары не дальше 13 мм от места контакта, а точную длину задаёт конструкция коннектора.
Для проходного коннектора жилы сейчас не укорачивайте: их обрежет кримпер после обжима. У коннекторов со вставкой-направляющей порядок действий и длину жил смотрите в инструкции производителя.
Результат: Все жилы одной длины, срез ровный.
Вставьте жилы в коннектор
Возьмите коннектор защёлкой вниз и задвиньте в него ряд жил до упора, придерживая ряд пальцами. Каждая жила должна пройти по своему каналу до торца — через прозрачный корпус это видно спереди. Ещё раз сверьте цвета с таблицей.
Оболочка кабеля должна зайти внутрь коннектора: при обжиме пластиковый фиксатор прижмёт её и снимет нагрузку с жил. В проходной коннектор жилы проталкивают насквозь, пока они не выйдут из торца.
Результат: Все восемь жил упираются в торец, оболочка зашла в коннектор.
Обожмите коннектор кримпером
Вставьте коннектор в гнездо 8P8C кримпера до упора и сожмите ручки до конца. Зубцы инструмента вдавят контакты в жилы, а пластик коннектора деформируется и зажмёт оболочку. Кримпер с храповиком не раскроется, пока ход не пройден полностью.
Проходной коннектор обжимают кримпером с ножом для таких коннекторов: за тот же ход он срезает торчащие концы вровень с корпусом.
Результат: Контакты утоплены одинаково, кабель не вытягивается из коннектора.
Обожмите второй конец по той же схеме
Повторите шаги 1–5 на другом конце кабеля с тем же порядком цветов. Держите коннектор так же, защёлкой вниз и кабелем к себе: при T568B бело-оранжевая жила и здесь окажется слева.
Результат: Оба конца обжаты по одной схеме.
Проверьте кабель тестером
Вставьте концы кабеля в основной и выносной блоки LAN-тестера. У исправного прямого кабеля индикаторы 1–8 загораются по очереди и в одном порядке на обоих блоках. Если индикатор не горит, в этой жиле обрыв или плохой контакт; если на выносном блоке загорается другой номер, жилы перепутаны.
Затем подключите кабель к роутеру и компьютеру. Если оба порта гигабитные, в свойствах сетевого подключения должна быть скорость 1 Гбит/с (1000 Мбит/с). Без тестера короткий кабель можно прозвонить мультиметром: контакт 1 одного конца должен звониться с контактом 1 другого, 2 — со 2 и так далее.
Результат: Тестер проходит жилы 1–8 по порядку, а компьютер показывает скорость 1 Гбит/с.
Как обжать витую пару на 4 жилы
Кабель на 4 жилы, или 4 провода, — это две пары. Их хватает только для стандартов 10BASE-T и 100BASE-TX, которые передают данные по контактам 1, 2, 3 и 6, поэтому максимальная скорость такого кабеля — 100 Мбит/с. Для 1 Гбит/с и быстрее нужны все четыре пары.
Одну пару ставят на контакты 1 и 2, вторую — на 3 и 6, а контакты 4, 5, 7 и 8 остаются пустыми. На втором конце — то же самое. Для оранжевой и зелёной пар по схеме T568B это выглядит так:
| Контакт | Жила |
|---|---|
| 1 | бело-оранжевый |
| 2 | оранжевый |
| 3 | бело-зелёный |
| 6 | зелёный |
Если вторая пара в кабеле не зелёная, а, например, синяя, ставьте её на контакты 3 и 6 так же: важно лишь, чтобы на 1–2 и на 3–6 были жилы одной пары.
Если по кабелю пойдёт питание PoE — к IP-камере или точке доступа, — обжимайте все восемь жил. Источник питания может подавать ток по свободным парам 4–5 и 7–8 (режим B, на нём же работает большинство пассивных систем PoE), а мощный PoE стандарта 802.3bt — до 60 и 90 Вт на выходе источника — рассчитан на все четыре пары.
Прямой или перекрёстный кабель
Кабель с одной схемой на обоих концах называют прямым — он нужен почти всегда: компьютер или телевизор — роутер, роутер — коммутатор. Перекрёстный кабель (кроссовер) обжимают по T568A с одной стороны и по T568B с другой. На скоростях 10 и 100 Мбит/с он требовался, чтобы соединить однотипные порты, например два компьютера или два коммутатора.
Сейчас кроссовер почти не нужен: порты с функцией Auto MDI-X сами определяют тип кабеля и подстраиваются под него. Достаточно, чтобы она была хотя бы у одного из двух устройств. В коммутаторах Cisco Catalyst, например, Auto MDI-X включена по умолчанию, но работает, только если скорость порта согласуется автоматически. Прямое соединение двух компьютеров пригодится, например, чтобы перенести данные со старого ноутбука на новый.
Какой кабель и коннекторы выбрать
| Категория | Скорость на 100 м | Кому подойдёт |
|---|---|---|
| Cat5e | 1 и 2,5 Гбит/с | Интернет и сеть до 1 Гбит/с |
| Cat6 | 5 Гбит/с; 10 Гбит/с — до 37–55 м | Запас под порты 2,5 и 5 Гбит/с |
| Cat6A | 10 Гбит/с | Сети с портами 10 Гбит/с |
Для домашнего интернета до 1 Гбит/с хватит Cat5e, а Cat6 даёт запас под многогигабитные порты. Категория напечатана на оболочке кабеля. В стенах и кабель-каналах прокладывают одножильный кабель (solid), для гибких шнуров, которые часто перекладывают, берут многожильный (stranded).
Жилы должны быть медными. Кабель CCA — алюминий, покрытый медью, — не соответствует стандартам TIA и ISO/IEC: его сопротивление примерно на 55% выше, чем у медного той же толщины, и при питании по PoE он сильнее греется. Проверить легко: поскоблите жилу ножом — если под медью серебристый металл, это алюминий.
Коннектор подбирают под кабель: в характеристиках указаны категория, тип жилы (solid, stranded или оба) и допустимый диаметр жилы в изоляции. Контакты для одножильного и многожильного кабеля устроены по-разному, и несовпадение даёт ненадёжное соединение. В проходных коннекторах (pass-through, например EZ-RJ45) жилы выходят через торец, поэтому порядок цветов видно до обжима.
Для экранированного кабеля (F/UTP, S/FTP) нужны экранированные коннекторы. Фольгу отгибают на оболочку или используют дренажный проводник, чтобы экран кабеля соединился с корпусом коннектора, — как именно, написано в инструкции к коннектору.
Кримпер нужен с гнездом 8P8C, а для проходных коннекторов — модель с ножом, которая обрезает концы жил при обжиме. Например, Platinum Tools EZ-RJPRO HD подходит и для большинства обычных коннекторов RJ45. Простой LAN-тестер находит обрыв, замыкание и перепутанные жилы, но разбитую пару не видит. Это умеют тестеры с проверкой пар (wiremap), например Fluke MicroScanner2.
Если не получилось
- Не горит индикатор тестера — жила не дошла до контакта или контакт недожат. Обожмите коннектор ещё раз, а если не помогло, отрежьте его и поставьте новый.
- Индикаторы загораются не по порядку — жилы перепутаны на одном из концов. Найдите ошибку по цветам через прозрачный корпус и переобожмите этот конец.
- Тестер показывает норму, но связь рвётся — проверьте, не разбита ли пара (при T568B зелёная жила стоит шестой), не раскручены ли пары дальше 13 мм и не длиннее ли кабель 100 м.
- Вместо 1 Гбит/с — 100 Мбит/с — по опыту Intel, почти всегда виноват кабель: повреждённый Cat5e или Cat6 обычно продолжает работать на 100 Мбит/с. Проверьте синюю и коричневую пары (контакты 4, 5, 7, 8) и не четырёхжильный ли кабель. Если порт роутера или компьютера сам рассчитан на 100 Мбит/с, быстрее не будет: при выборе нового роутера смотрите на скорость LAN-портов (см. нашу подборку бюджетных Wi-Fi роутеров для дома).
- Коннектор выпадает из порта или кабель выдёргивается из коннектора — сломана защёлка или оболочка не попала под фиксатор. Переобожмите коннектор, а колпачок убережёт новую защёлку от поломки.
- Два компьютера напрямую не видят друг друга — у старых сетевых карт может не быть Auto MDI-X, тогда нужен перекрёстный кабель. Также проверьте, что скорость порта в настройках не задана вручную.
Как найти обрыв в кабеле
Обычный тестер показывает, в какой жиле обрыв, но не где он. Если кабель проложен открыто, сначала осмотрите его: Intel советует искать места, где кабель пережали дверью, переехали ножкой кресла или на него наступали.
Расстояние до обрыва или замыкания показывают тестеры с измерением длины: например, Fluke MicroScanner2 выводит, на каком удалении от прибора неисправность, а длину кабеля меряет даже без выносного блока. Похожая диагностика есть в управляемых коммутаторах: у TP-Link JetStream функция проверки кабеля показывает состояние пары и расстояние от порта до места повреждения.
Источники и методика
Анализ открытых источниковПроверено 22 сентября 2026
- Fluke Networks: схемы T568A и T568B flukenetworks.com
- Fluke Networks: допустимая раскрутка пар при монтаже flukenetworks.com
- TIA: стандарт ANSI/TIA-568.2-E tiaonline.org
- Cisco: функция Auto-MDIX в коммутаторах Catalyst cisco.com
- Intel: требования к кабелю Ethernet intel.com
Частые вопросы
Какая схема обжима правильная — T568A или T568B?
Обе описаны в стандарте ANSI/TIA-568 и работают одинаково, в том числе на 1 Гбит/с. Главное — одна и та же схема на обоих концах кабеля и во всей сети. В домашних сетях чаще используют T568B.
Сколько жил нужно для интернета 1 Гбит/с?
Все восемь. На четырёх жилах (контакты 1, 2, 3 и 6) работают только 10BASE-T и 100BASE-TX, то есть скорость не выше 100 Мбит/с.
Можно ли обжать витую пару без кримпера?
Кримпер за один ход вдавливает все восемь контактов и зажимает оболочку кабеля. Отвёрткой контакты приходится продавливать по одному, и есть риск недожать какой-то из них или повредить корпус. Если кабель не нужно тянуть через стену, проще купить готовый патч-корд нужной длины.
Как подключить витую пару к розетке?

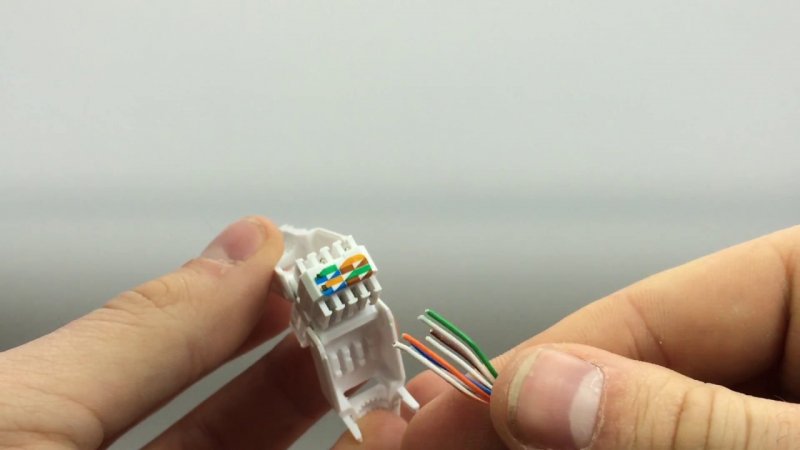

В розетку жилы не обжимают, а заводят в ножевые контакты модуля по его цветовой маркировке для выбранной схемы. Порядок контактов сзади модуля может отличаться от порядка спереди, поэтому ориентируйтесь на маркировку производителя, а не на таблицу для коннектора.
Какой максимальной длины может быть кабель?
До 100 м между устройствами: по стандарту это до 90 м стационарного кабеля плюс шнуры. Если нужно дальше, посередине ставят коммутатор.
