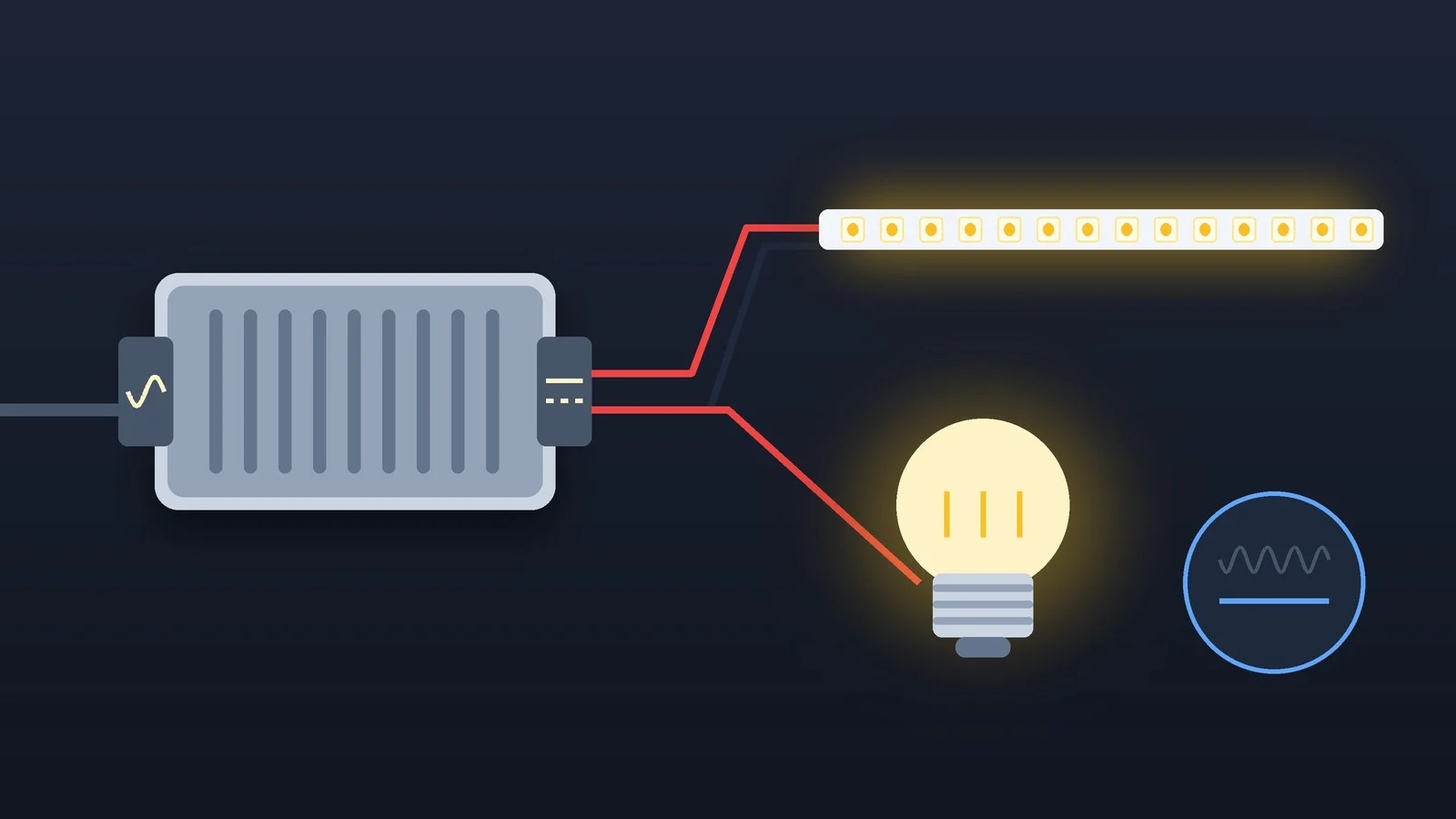

LED-драйвер — це джерело живлення для світлодіодів, яке перетворює мережеві 230 В на постійний струм потрібної величини й підтримує його стабільним. Без нього не обійтися: струм через світлодіод різко зростає навіть від невеликого підвищення напруги, а зайвий струм скорочує термін служби кристала або спалює його.
Нижче — як улаштований драйвер, чим драйвер струму відрізняється від джерела напруги для стрічок на 12 і 24 В, на які параметри дивитися під час вибору, як розпізнати несправність і що важливо під час підключення.
Що таке LED-драйвер і навіщо він потрібен
Світлодіод — напівпровідниковий прилад. Він починає світитися, коли напруга на ньому перевищує поріг, а далі струм зростає круто й нелінійно: невелике підвищення напруги дає великий приріст струму. Яскравість і нагрівання світлодіода залежать саме від струму, тому живити його «просто напругою» ризиковано.
Є ще дві складності. Пряма напруга світлодіода знижується під час нагрівання, тому за незмінної напруги живлення струм із прогріванням зростає, а разом із ним і температура. Крім того, світлодіоди навіть з однієї групи відрізняються: у моделюванні ams OSRAM у діодів, увімкнених паралельно через спільний резистор, розкид струмів сягав приблизно 40%.
Драйвер усуває ці проблеми: він вимірює вихідний струм і підлаштовує напругу так, щоб струм залишався заданим. Такий режим — постійний струм — рекомендує, наприклад, виробник світлодіодів ams OSRAM. У лампі з цоколем E27 або GU10 драйвер теж є: невелика плата схована в корпусі, тому лампу можна вкрутити безпосередньо в мережевий патрон.
Фільтр і випрямляч
Гасить завади й випрямляє змінний струм мережі
Коректор коефіцієнта потужності
Вирівнює споживання струму з мережі
Перетворювач
Ключі перемикаються з частотою близько 100 кГц і знижують напругу
Стабілізація і захист
Схема порівнює вихідний струм із заданим і вимикає вихід у разі аварії
Ці блоки показано на структурній схемі в даташиті Mean Well HLG-240H — драйвера для світильників потужністю 240 Вт.
Драйвер струму і джерело напруги: у чому різниця
Драйвери поділяють на дві родини. Драйвер постійного струму (CC, constant current) тримає струм, наприклад 700 мА, а напруга на виході сама підлаштовується під навантаження в межах свого діапазону. Джерело постійної напруги (CV, constant voltage) видає рівно 12, 24 або 48 В, а струм залежить від того, скільки споживає навантаження.
| Параметр | Драйвер струму (CC) | Джерело напруги (CV) |
|---|---|---|
| Що тримає постійним | Струм: 350, 700, 1 050 мА | Напруга: 12, 24, 48 В |
| Приклад маркування | 700 мА, 50–86 В, 60 Вт | 24 В, 4,2 А, 100,8 Вт |
| Що живить | COB-матриці, модулі, ланцюжки діодів | Стрічки, лінійки, модулі на 12/24 В |
| Як підключають навантаження | Послідовно | Паралельно |
| Якщо переплутати | Стрічка на 12/24 В вийде з ладу | Струм модуля нічим не обмежений |
Стрічки на 12 і 24 В
Світлодіодна стрічка розрахована на певну напругу, а струм кожного її відрізка обмежує схема на самій стрічці. Тому стрічку живлять від джерела напруги того самого номіналу. Tridonic у документації до стрічки LLE FLEX 24V прямо попереджає: підключати її можна лише до драйвера постійної напруги, а драйвер струму пошкодить її незворотно.
Головне обмеження стрічки — падіння напруги в її тонких струмопровідних доріжках: що далі від точки підключення, то тьмяніше світло. За тієї самої потужності стрічка на 24 В споживає вдвічі менший струм, ніж на 12 В, тому напруга в ній падає менше й одним шматком можна живити довший відрізок.
Виробники зазначають граничну довжину шматка. У стрічки Inventronics LINEARlight FLEX INFINITE на 24 В це 9 м за потужності 4 Вт на метр, 6 м за 9,4 Вт/м і лише 3 м за 19,2–25,2 Вт/м. Довгу лінію ділять на ділянки й до кожної ведуть окремі дроти від джерела.
COB-матриці та світлодіодні модулі
COB-матриці, потужні світлодіоди й модулі без власної схеми обмеження струму живлять лише драйвером струму. У їхній документації зазначено робочий струм, наприклад 350, 700 або 1 050 мА, і пряму напругу за цього струму. Модулі з’єднують послідовно: тоді через кожен тече той самий струм.
У разі паралельного ввімкнення струм ділиться нерівномірно, а якщо один ланцюжок виходить з ладу, інші отримують більше струму. ams OSRAM допускає такі схеми лише зі світлодіодами одного типу, дібраними за прямою напругою, і радить спершу збирати світлодіоди в послідовні ланцюжки.
Гібридні та програмовані драйвери
Mean Well HLG-240H працює як джерело напруги, доки навантаження не потребуватиме більше за номінальний струм, а потім переходить у режим стабілізації струму. Серія Mean Well XLG тримає постійну потужність: наприклад, XLG-75-H видає повні 75 Вт у діапазоні від 36 до 58 В, підлаштовуючи струм. У багатьох сучасних драйверів струм задають програмно: у Tridonic LCA 75W — від 100 до 400 мА з кроком 1 мА.
Як вибрати LED-драйвер
Дані для вибору беріть з етикетки старого драйвера і з документації до стрічки або модуля.
Струм і діапазон напруги
Для стрічки або модуля на 12 чи 24 В потрібне джерело постійної напруги рівно того самого номіналу. Tridonic попереджає: перевищення робочої напруги перевантажує стрічку і може значно скоротити термін її служби або вивести її з ладу.
У драйвера струму важливі дві цифри. Струм має збігатися з робочим струмом модуля, а сумарна пряма напруга ланцюжка — потрапляти в діапазон драйвера із запасом від країв, адже вона змінюється з температурою і під час димування. Наприклад, Mean Well PCD-60-700B видає 700 мА в діапазоні 50–86 В, тобто підходить для ланцюжків потужністю приблизно від 35 до 60 Вт. Tridonic зазначає, що за напруги, нижчої за мінімальну, драйвер може вимкнутися.
Потужність із запасом
Підсумуйте потужність навантаження: для стрічки — вати на метр, помножені на довжину. Номінал драйвера перевищувати не можна, а запас подовжує йому життя: Mean Well для надійності радить брати блок живлення на 30% потужніший за реальне навантаження. У спеку навантаження доводиться знижувати — наскільки, показує графік у даташиті.
Приклад: стрічка Tridonic LLE FLEX 24V 9W споживає 8,5 Вт на метр. Котушка 5 м — це 42,5 Вт, із запасом 30% — близько 55 Вт, тобто потрібне джерело на 24 В потужністю 60 Вт. Такий запас заразом покриває допуск ±15%, який Tridonic зазначає для споживання стрічки.
ККД, коефіцієнт потужності та гармоніки
ККД показує, яка частка енергії з мережі доходить до світлодіодів, — решта стає теплом усередині драйвера. Коефіцієнт потужності (PF) показує, наскільки рівномірно драйвер бере струм із мережі: що ближче до 1, то менше зайвого струму в проводці.
У драйверів із коректором коефіцієнта потужності PF близький до одиниці: у Mean Well HLG-240H і XLG-240 — 0,95 за 230 В, у PCD-60 — понад 0,9. Для світлотехніки є й окремі норми гармонік — клас C стандарту IEC 61000-3-2. Як ці цифри виглядають у простого блока живлення та в драйвера для світильників, показує таблиця в наступному розділі.
Пульсації та мерехтіння
У мережі 50 Гц після випрямлення лишаються пульсації з частотою 100 Гц. Якщо драйвер погано їх згладжує, світло коливається. Око може цього не помічати, але, як попереджає LEDVANCE, мерехтіння може спричиняти дискомфорт, утому очей і головний біль, а стробоскопічний ефект — заважати правильно бачити предмети, що рухаються й обертаються.
У ЄС для ламп і модулів, що працюють безпосередньо від мережі, з 1 вересня 2021 року діють межі PstLM ≤ 1 (видиме мерехтіння) і SVM ≤ 0,9 (стробоскопічний ефект), а з 1 вересня 2024 року — SVM ≤ 0,4, з винятками для вуличного й промислового освітлення.
На світильники з окремим драйвером ці норми не поширюються, але виробники драйверів однаково зазначають такі величини: у Tridonic LCA 75W — PstLM ≤ 1, SVM ≤ 0,4 і низькочастотні пульсації струму не більше 2%.
Рекомендація IEEE 1789-2015 пропонувала просте правило: глибина модуляції світла у відсотках не має перевищувати частоту, помножену на 0,08. Для 100 Гц це 8%, а для чутливих людей — близько 3% (коефіцієнт 0,0333); від 1 250 Гц ризик вважається низьким за будь-якої глибини. З 26 березня 2026 року IEEE перевів документ до неактивних.
Якщо ви багато годин проводите за столом за штучного освітлення, зверніть на цей параметр особливу увагу.
Ступінь захисту IP і температура
У коді IP за стандартом IEC 60529 перша цифра означає захист від предметів і пилу, друга — від води. IP20 захищає лише від предметів, більших за 12,5 мм, наприклад пальців: це варіант для сухих приміщень і встановлення всередині світильника. IP65 — повна пилонепроникність і захист від струменів води, IP67 — ще й від короткочасного занурення.
Mean Well уточнює: драйвери з IP64–IP66, а також IP67-версії з підстроювальними регуляторами слід ставити в приміщенні або під навісом, а занурювати у воду не можна жодні. Для вулиці й вологих приміщень підходять моделі в герметичному корпусі з IP65/IP67, як HLG-240H.
Термін служби драйвера залежить від температури в точці tc на корпусі. Mean Well обіцяє для HLG-240H понад 62 000 годин роботи, якщо tc близько 75 °C або нижче. У Tridonic LCA 75W на струмі 300–340 мА розрахунковий ресурс — 85 000 годин за tc 74 °C і 50 000 годин за 80 °C з імовірністю відмови менше ніж 10%.
Ресурс Mean Well оцінює за нагріванням електролітичних конденсаторів, а їхній термін служби, за даними Nippon Chemi-Con, приблизно вдвічі скорочується з кожними 10 °C. Тому драйвер не можна нічим накривати, а до сусіднього джерела тепла Mean Well просить залишати 10–15 см.
Димування: 1–10 В, DALI, ШІМ і TRIAC
Спосіб регулювання яскравості обирають разом із драйвером: одна серія часто виходить у кількох варіантах. Наприклад, у Mean Well HLG-240H керування сигналом 1–10 В, ШІМ або резистором є лише в типів B і AB.
| Спосіб | Як керується | Головне обмеження |
|---|---|---|
| 1–10 В (0–10 В) | Окрема пара дротів | Чимало не гаснуть повністю без реле |
| DALI (IEC 62386) | Цифрова шина, у драйвера адреса | До 64 драйверів на лінію |
| ШІМ (PWM) | Струм подається імпульсами | Мерехтіння за низької частоти |
| TRIAC (фазове) | Звичайний димер ріже синусоїду | Потрібна сумісність із димером |
1–10 В. Аналогове керування за додатком E стандарту IEC 60929: за 10 В драйвер видає повну яскравість, за 1 В і нижче — мінімальну. Мінімум у багатьох драйверів — тьмяне світло, а не вимкнення, тому для повного вимкнення ставлять реле, як показує Mean Well у даташиті HLG-240H. Lutron попереджає, що є й несумісний варіант «0–10 В» зі сценічного обладнання, де 0 В означає «вимкнено».
DALI. Цифровий протокол за стандартом IEC 62386. Живлення шини й дані йдуть однією парою дротів, полярність не важлива, а кожному драйверу можна присвоїти власну адресу. До однієї лінії підключають до 64 драйверів і до 64 датчиків або кнопок. Сумісність пристроїв різних марок підтверджує сертифікація DALI-2.
ШІМ. Струм подається імпульсами, а яскравість задає частка часу, коли він є. Так затемнюють, наприклад, стрічки Inventronics — через джерело напруги з димуванням. Драйвери струму можуть зменшувати й сам струм: у Tridonic LCA 75W димування амплітудне. Що нижча частота імпульсів, то вищий ризик помітного мерехтіння.
TRIAC. Звичайний настінний димер «відрізає» частину кожної півхвилі мережевої напруги, а драйвер, розрахований на такий режим (наприклад, Mean Well PCD-60), за цим сигналом знижує струм. Lutron і лабораторія PNNL Міністерства енергетики США називають типові проблеми такої пари: мерехтіння, гудіння, слабке світіння вимкненої лампи, провали на мінімальній яскравості. Тому виробники публікують списки перевірених димерів.
Захисти та стандарти
Шукайте в даташиті захист від короткого замикання, перевантаження, перенапруги й перегрівання. Вимоги безпеки до драйверів світлодіодів задають IEC 61347-1 та IEC 61347-2-13 (нові редакції вийшли в червні 2024 року), завади перевіряють за CISPR 15 (EN 55015) та IEC 61547.
Чим драйвер відрізняється від звичайного блока живлення
Строго кажучи, драйвер — це джерело стабільного струму, а блок живлення — джерело стабільної напруги. У магазинах драйверами називають і те, й інше, а Mean Well описує свої LED-джерела як пристрої з постійним струмом або постійною напругою на виході. Важливіша не назва, а призначення.
Блок живлення на 12 чи 24 В підходить для стрічки, але не для COB-матриці: струму через неї він не обмежує. Моделі для світильників відрізняються й іншими характеристиками. Це добре видно на двох джерелах Mean Well з виходом 24 В:
| Критерій | LPV-100-24 | HLG-240H-24 |
|---|---|---|
| Режим виходу | 24 В (CV) | 24 В або струм 10 А (CV+CC) |
| Потужність | 100,8 Вт | 240 Вт |
| ККД | 88% | 92,5% |
| Коефіцієнт потужності | Не зазначено | 0,95 за 230 В |
| Гармоніки за IEC 61000-3-2 | Клас A | Клас C (освітлення) |
| Стандарт безпеки | IEC 62368-1 | IEC 61347-1 і 61347-2-13 |
| Димування | Немає | 1–10 В, ШІМ, резистор (тип B) |
| Корпус | Пластик, IP67 | Метал, IP65/IP67 |
| Кому підійде | Вивіски, декоративне підсвічування | Світильники, зокрема вуличні |
У даташиті LPV-100 прямо сказано, що модель не призначена для світильників у ЄС і Китаї, — для них Mean Well рекомендує серії LPF, NPF, XLG та інші. Для підсвічування вітрини чи вивіски простого джерела напруги досить.
Типові несправності та як їх розпізнати
За поведінкою світла часто можна зрозуміти, що сталося з драйвером або його навантаженням.
| Симптом | Імовірна причина | Що перевірити |
|---|---|---|
| Світло ритмічно блимає | Захист hiccup: замикання, перевантаження | Проводку, потужність, напругу модуля |
| Не вмикається зовсім | Відмова драйвера або захист із фіксацією | Живлення, повторне ввімкнення |
| Мерехтить під час димування | Несумісний димер | Список сумісних димерів |
| Світиться, коли вимкнений | Димер, наведення, немає заземлення | Тип димера, заземлення драйвера |
| Стрічка до кінця тьмяніша | Падіння напруги в стрічці | Довжину шматка, підведення живлення |
| Гуде разом із димером | Фазовий димер не підходить драйверу | Сумісність, інший димер |
| Відмовив раніше строку | Перегрів, висохли конденсатори | Вентиляцію, tc, запас потужності |
Ритмічне блимання — типова ознака захисту: у разі короткого замикання або перевантаження драйвер у режимі hiccup, як його називає Mean Well, раз у раз вмикає і вимикає вихід, доки причину не усунуто. Деякі захисти, наприклад від перенапруги в HLG-240H, вимикають вихід до повторної подачі живлення. Слабке світіння вимкнених світлодіодів Tridonic пропонує зменшувати заземленням драйвера.
Ремонтувати драйвер самотужки не варто: Mean Well просить довіряти перевірку несправностей кваліфікованому фахівцеві й не розкривати корпус. Простіше замінити його моделлю з тими самими вихідними параметрами, способом димування, ступенем захисту й відповідними розмірами.
Безпека та підключення
- Перед монтажем вимкніть автомат і переконайтеся, що його не ввімкнуть випадково, — із цього починається інструкція Mean Well.
- Мережеві дроти: коричневий — фаза (L), синій — нуль (N), жовто-зелений — захисне заземлення (PE). Драйвер класу I з клемою заземлення обов’язково заземлюють.
- Кабелі вибирають за струмом драйвера: Mean Well вимагає, щоб допустимий струм кабелю був не меншим, ніж у пристрою.
- На виході дотримуйтеся полярності: у багатьох драйверів, наприклад у Tridonic, немає захисту від переполюсування, а неправильна полярність може пошкодити стрічку чи модуль.
- Тримайте дроти від драйвера до світлодіодів короткими: для Tridonic LCA 75W їхня довжина обмежена 2 метрами.
- У драйверів із позначкою SELV вихідна напруга безпечно низька: у Tridonic LC 50W — не вище 60 В. У моделей non-SELV на виході буває до 250 В, як у Tridonic LCA 75W, і поводитися з таким виходом треба як із небезпечною напругою.
У момент увімкнення драйвер короткочасно споживає великий пусковий струм — Mean Well називає діапазон від 20 до 100 А залежно від моделі. Тому виробник зазначає, скільки драйверів можна підключити до одного автомата: для HLG-240H — не більше двох на автомат B16 і чотирьох на C16, для невеликого PCD-60 — до 32. Ці дані знадобляться під час вибору автомата.
Словничок термінів
- CC (constant current) — драйвер постійного струму: тримає струм, а напруга підлаштовується під навантаження.
- CV (constant voltage) — джерело постійної напруги: тримає 12, 24 або 48 В, а струм залежить від навантаження.
- Пряма напруга (Vf) — напруга на світлодіоді за робочого струму. Знижується під час нагрівання.
- Коефіцієнт потужності (PF) — наскільки рівномірно пристрій споживає струм із мережі; ідеал — 1.
- Пульсації (ripple) — коливання вихідного струму або напруги. Для освітлення що вони менші, то краще.
- PstLM і SVM — показники видимого мерехтіння та стробоскопічного ефекту з регламенту ЄС 2019/2020.
- SELV — безпечна наднизька напруга: вихід надійно відокремлений від мережі.
- tc — точка на корпусі драйвера, за температурою якої розраховують його ресурс.
- Hiccup — режим захисту, у якому драйвер циклічно вимикає і знову вмикає вихід.
Джерела й методика
Аналіз відкритих джерелПеревірено 30 вересня 2026
- Mean Well: даташит HLG-240H (2026) meanwell.com
- Tridonic: даташит Driver LCA 75W 100–400mA one4all lp PRE resources.tridonic.com
- ams OSRAM: Application Note AN040 про схеми ввімкнення світлодіодів look.ams-osram.com
- LEDVANCE: FAQ щодо регламенту ЄС 2019/2020 ledvance.com
- IEC 61347-2-13:2024 webstore.iec.ch
Часті запитання
Чи можна підключити світлодіодну стрічку без драйвера?
Ні. Стрічка на 12 або 24 В розрахована на постійну напругу свого номіналу, до мережі 230 В її безпосередньо не підключають. Потрібне джерело постійної напруги, а драйвер струму, як попереджає Tridonic, пошкодить стрічку незворотно.
Який драйвер потрібен для стрічки 24 В завдовжки 5 метрів?
Помножте потужність стрічки на метр на довжину й додайте запас близько 30%. Для стрічки 8,5 Вт/м це 42,5 Вт, із запасом — близько 55 Вт, тобто потрібне джерело 24 В на 60 Вт. Перевірте й граничну довжину одного шматка в документації до стрічки.
Чи можна поставити драйвер, потужніший, ніж потрібно?
Джерело напруги — так, якщо збігається напруга: стрічка візьме стільки струму, скільки їй потрібно. У драйвера струму має збігатися саме струм, а напруга ланцюжка — потрапляти в його робочий діапазон; запас потужності при цьому не шкодить.
Чому світлодіодний світильник блимає?
Ритмічне блимання — типова ознака захисту драйвера: у разі замикання або перевантаження він циклічно вимикає вихід. Якщо світло мерехтить лише під час димування, імовірна несумісність димера й драйвера.
Скільки служить LED-драйвер?
Залежить від температури. Mean Well зазначає для HLG-240H понад 62 000 годин за температури в точці tc близько 75 °C, Tridonic для LCA 75W — до 100 000 годин з імовірністю відмови менше ніж 10%. У спеку ресурс падає: за tc 80 °C той самий драйвер Tridonic розрахований на 50 000–60 000 годин.
